一、电动型炉壁式高温工业电视系统主要参数：
|
设备型号 |
执行机构 |
镜头长度 |
镜头类型 |
适合炉墙厚度 |
设备外形尺寸 |
|
AB-WTV-1 |
电机 |
L=100mm |
直视向前 |
100～400mm |
900(L)×320(W)×480(H)mm | 二、产品简介：

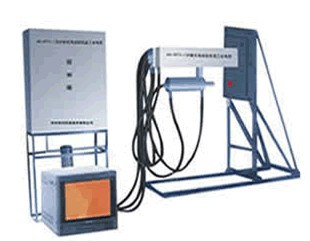

AB-WTV-1炉壁式电动型高温工业电视监控系统专门为工业窑炉内部视频监控而设计生产的特种闭路电视设备,是光学、机电一体化技术在视频监控系统中的典型应用,安装于各类高温工业窑炉的炉壁上。系统的摄像机镜头通过炉墙上开的喇叭孔,观察炉内各种工件运行、物料熔融、燃烧火焰等情况。
该设备需要使用压缩空气对摄像机镜头及少量水对炉墙安装基座进行冷却保护,若条件不允许时也可以不用水而改用压缩空气冷却炉墙安装基座。根据对气流分布的合理分析,在摄像机镜头保护管的前端加装了压缩空气发散涡流装置,使得压缩空气在此形成了旋转风帘,大大增加了风帘的强度和吹扫面积,有效的抑制了炉内灰尘、油腻与摄像机镜头的接触,起到了很好的防尘防腐效果,在压缩空气洁净时摄像机镜头可以在免维护情况下长期连续稳定的运行。
正常工作时,将摄像机镜头伸到炉墙外侧炉壁上、通过炉墙上开的喇叭孔,监视炉内工况。本系统使用日本松下PLC作为数据采集、运算、电气控制的上层管理设备,采用专门设计的大功率高温减速电机作为最终的命令执行机构,在确保冷却水、冷却气的正常压力与流量及电源不间断的情况下,可24小时连续工作在炉内温度在2000°C左右的窑炉上,当冷却气压力低于设定保护值或探头超过设定保护温度或供电电源中断时,设备立即启动自我保护进程,摄像机镜头自动退离炉壁,同时关闭炉门以封堵炉膛火焰、避免高温热辐射对设备的不利因素。同时输出声、光报警信号,提示现场维护人员及时处理故障。
五、基本技术参数：
|
序号 |
项目 |
规格参数 |
|
1 |
工作温度 |
炉内温度 |
≦2000℃ |
|
自动退出装置 |
≦70℃ |
|
控制系统 |
≦50℃ |
|
2 |
退出功能特点 |
伸进退出命令执行机构 |
大功率高温减速电机 |
|
自动退出功能 |
1、压缩空气欠压 2、摄像机镜头前端温度超温 3、供电电源中断（需要加UPS电源） 三者之一故障发生时摄像机镜头将能自动退离炉壁 |
|
手动伸进退出功能 |
在调试安装时或其它需要时可以手动伸进退出 |
|
3 |
冷却空气供气要求 |
气源要求 |
洁净压缩空气，最好是仪表气或氮气 |
|
压缩空气入口管径 |
6”管 |
|
压缩空气入口压力 |
0.2～0.7MPa |
|
压缩空气入口温度 |
≦35℃ |
|
压缩空气流量 |
0.1～0.4m³/min |
|
4 |
炉膛吹扫供气要求 |
气源要求 |
普通压缩空气 |
|
入口管径 |
4”管 |
|
入口压力 |
0.1～0.2MPa |
|
入口温度 |
≦35℃ |
|
压缩空气流量 |
0.1m³/min |
|
5 |
安装基座供水要求 |
水质要求 |
生活用水 |
|
入口管径 |
4″ |
|
出口管径 |
6″ |
|
压力 |
0.1～0.5Mpa |
|
入口温度 |
≤35℃ |
|
流量 |
≤0.2m³／h |
|
6 |
供电要求 |
AC220V±10%，50Hz，120W |
|
7 |
镜头参数 |
视场角 |
视场角(对角线)17～60°可调，向前直视 |
|
长度 |
100mm |
|
前端针孔 |
前端进光针孔直径φ1.0mm，蓝宝石保护 |
|
8 |
图像参数 |
CCD |
1/3” 彩色CCD |
|
分辨率 |
480线 |
|
信噪比 |
≥42dB |
|
最低照度 |
2Lux |
|
9 |
外形参数 |
外形尺寸 |
自动退出装置：900(L)×320(W)×480(H)mm |
|
控制系统：600(L)×500(W)×1300(H)mm |
|
重量 |
自动退出装置约30Kg，预埋件及炉壁安装基座水冷套约30Kg |
|
10 |
其它配置或要求 |
系统中电缆配置 |
视频电缆SYV-75-5 |
根据实际情况，高温区域需要选用高温电缆的请在订货时说明 |
|
电源电缆RVV3×12 |
|
控制电缆RVV8×12 |
|
安装距离 |
控制箱与自动退出装置间距离2米 |
可以延长，请订货时说明 |
|
监控中心与现场控制箱间距100米 |
|
涡旋制冷管 |
根据现场压缩空气实际温度情况，若入口温度不能满足低于35℃的要求时，需增加该涡旋制冷管，请订货时说明 |
四、适用炉型：主要技术特点
1、耐高温针孔镜头设计,视场范围18°～60°可调;
2、双层压缩空气,螺旋风帘设计,镜头不积灰,长期免维护;
3、整体不锈钢材料,耐腐蚀性强;
4、PLC程序化控制，设备工作稳定性好;
5、故障自动退出：摄像机镜头保护管在欠压、超温、停电三者之一故障时自动退离炉壁;
6、紧急手动退出保护装置;
7、电机自锁链式传动机构;
五、适用炉型：
|
应用炉型 |
监视要求 |
|
冶金加热炉、保温炉、退火炉、热处理炉、烧结炉等 |
实时监控炉内设备、工件运行、物料熔融情况 |
|
水泥、球团等回转窑窑头看火及篦冷机 |
实时监控窑内火焰燃烧、熟料粒径、篦冷机落料、料层状况等情况 |
|
玻璃熔窑 |
监控鼓泡界线、玻璃液面与料堆的分布位置以及各小炉口火焰燃烧的工作情况 |
|
热电发电锅炉 |
实时监控四角喷火嘴工作情况、火焰形状、炉内炉管情况 |
|
垃圾处理厂焚烧炉 |
实时监控垃圾燃烧状况 |
|
其它相关高温工业窑炉 |
| |
