通常高炉工业电视系统主要包括: (1)、炉顶料面红外摄像系统 (2)、炉缸风口火焰监视系统 (3)、 出铁口及现场工位电视监视系统。 其中上述第(3)项仅涉及到普通高温或常温情况下的电视监控,其设计思路可以参考高温环境工业电视监控系统,这里主要介绍上述第(1)、(2)项的产品。

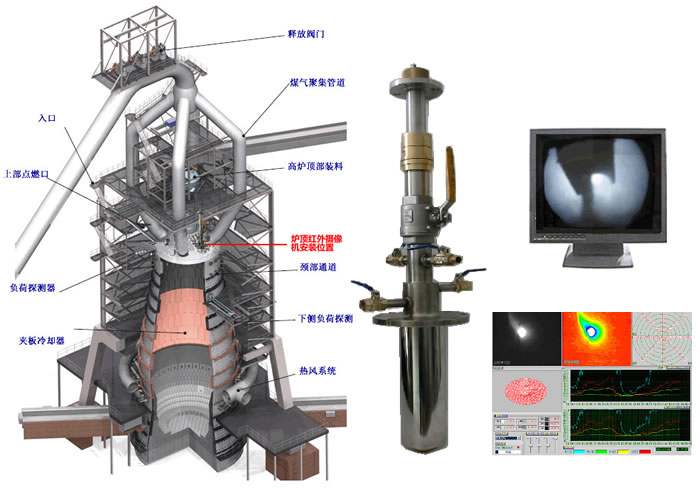

一、AB-GLTV-1高炉炉顶料面红外摄像系统 1、产品简介: AB-GLTV-1高炉炉顶料面红外摄像系统是专门用于炼铁高炉炉顶料面、溜槽监控的特种闭路电视设备,系统采用风冷结合水冷的冷却方式,水冷套预埋件直接焊接在炉体上,用于隔断炉内高温对探头腔体的热辐射。设备采用耐高温针孔镜头设计,摄像腔体使用高压氮气对摄像机及镜头进行强制风冷,在前端针孔喷出形成强风帘,可有效防止炉内高温及粉尘对镜头前端的侵蚀及堵塞。 正常工作时,将装有耐高温镜头的红外摄像机探头插入炉内获取炉内影像,直接观察炉内探尺、溜槽或大钟的工作情况,观察料面分布情况、料层燃烧状况、气流分布情况,可以及早发现炉内塌料、悬料等异常炉况。全面、实时、准确地为高炉操作者提供炉顶料面信息,从而使高炉操作者做出更正确、更科学的判断和决策。 摄像腔体采用特殊结构设计,高温摄像机探头前端具有自动清灰功能,确保镜头前端不形成类似鸟巢状的灰尘堆积。特殊情况下需要进行维护时,高炉不休风的情况下也可以对镜头进行维护。 设备可以选配图像处理系统,将上述图像信号同时送入计算机,经过图像处理得到料面煤气流的分布和温度分布的定量数据,绘制出伪彩图、温度数据图、历史趋势图和温度分布曲线。并可以24小时不间断获得影像,便于图像查询及资料保存。 2、基本参数:
序号 |
产品型号 |
AB-GLTV-1高炉炉顶料面红外摄像系统 |
1 |
应用炉型 |
适用于140m3~2000m3的无钟炉顶或有料钟炉顶 |
炼铁高炉炉顶料面、溜槽监控 |
2 |
环境温度要求 |
炉内温度 |
≦1300℃ |
环境温度 |
≦70℃ |
3 |
氮气供气要求 |
气源要求 |
洁净氮气 |
压缩空气入口管径 |
1’管 |
压缩空气入口压力 |
0.6~0.7MPa |
压缩空气入口温度 |
≦35℃ |
压缩空气流量 |
0.4M³/min |
4 |
供水要求 |
水质要求 |
生活用水 |
入口管径 |
6″ |
出口管径 |
6″ |
压力 |
0.1~0.2Mpa |
入口温度 |
≤35℃ |
流量 |
≤0.2M³/h |
6 |
供电要求 |
AC220V±10%,50Hz,50W |
7 |
镜头参数 |
视场角 |
直型高温针孔镜头,视场角(对角线)110° |
长度 |
1200mm |
前端针孔 |
前端进光针孔直径φ1.0mm,蓝宝石保护 |
8 |
图像参数 |
CCD |
红外摄像机1/3” 黑白CCD |
分辨率 |
≥570线 |
信噪比 |
≥50dB |
最低照度 |
最低照度:0.0001Lux |
9 |
故障报警输出信号 |
在欠压、超温、停电时输出报警信号(停电报警功能需另加UPS电源) |
10 |
外形尺寸 |
预埋件:90(L)×φ133mm |
高温摄像探头:1000(L)×φ50mm |
现场控制箱: 600(L)×500(W)×1300(H)mm |
11 |
其它配置或要求 |
系统中电缆配置 |
防磁视频电缆SYVAB-75-5-① |
根据实际情况,高温区域需要选用高温电缆的请在订货时说明 |
电源电缆RVV3×12 |
报警信号及温度检测电缆RVV4×12 |
安装距离 |
现场控制箱与高温摄像机探头间距离2米 |
可以延长,请订货时说明 |
监控中心与现场控制箱间距100米 |
涡旋制冷管 |
根据现场氮气实际温度情况,若入口温度难以低于35℃的要求时,需增加该涡旋制冷管,请订货时说明 | 3、主要技术特点: (1)、整体不锈钢材料,耐腐耐温; (2)、特殊风帘吹扫设计,机械手臂清灰装置,不结灰; (3)、系统运行稳定,维护极为方便,维护工作量极小,随时可以拔出摄像枪,无需等到高炉休风; (4)、安装简捷方便,安装时只需在炉顶炉壳上开一个直径133mm的孔,将摄像枪插入炉内即可; (5)、有气压、水压及摄像机温度报警装置,当相应数值超限时给出声光报警信号,提示操作者及时调整气压或水压,以防备炉内高温、高湿、高尘损坏; (6)、摄像机采用CCD芯片观察可见光及红外光,更便于高尘环境下对料面的观察; (7)、镜头采用超广角设计,角视场角110°,无需调焦,调试方便,即使在4000米3高炉中使用均可监控到整个料面、流槽,画面清晰; (8)、替代传统的炉顶十字测温装置,克服了炉顶十字测温装置存在的温度测量滞后、设备庞大、安装困难、阻挡下料、维修费高等缺点。 (9)、计算机图像处理系统对来自摄像机的图像信号进行运算及处理,绘制出伪彩图、温度数据图、历史趋势图和温度分布曲线,系统同时具有历史图片查询功能和一周历史曲线查询功能,对历史炉况分析具有很高的参考价值。 (10)、录像系统可24小时对监控画面进行实时录像,可长时间连续储存,随时可调出录像对某个时间段的炉况进行分析和比对,从而有效地指导高炉生产。 4、简要安装步骤: (1)、设备安装位置的确定:图像处理设备、报警温度显示器安装在监控中心的操作台上或监控柜内;预埋件焊接在炉墙上、高温摄像探头固定在预埋件上、现场控制箱安装在距高温摄像探头约2米的位置处,超过2米时由客户另行配接管道,但一般不超过5米。 (2)、炉墙开孔:按随机资料的总体安装图,在高炉相应部位选择最佳位置开孔,确保安装摄象机后视场范围内无暗角,视场中心正对火焰中心,开孔直径Φ133m、通孔、俯仰角度θ按现场要求确定。为方便设备的安装与维护,以开孔的圆心为中心500mm半径范围内不可被占用。 (3)、布线要求:监控中心至现场需敷设电源电缆RVV3×1、信号电缆:RVV4×12、防磁视频电缆SYVAB-75-5-①各一根。线缆必须穿管敷设。 (4)、预埋件的固定:将预埋件套入预先开好的孔中,预埋件与炉墙外皮(钢板)用电焊焊接,要求满焊,否则会造成煤气泄露。 (5)、冷却氮气管道的铺设:为了避免由于现场氮气短暂停气而造成摄像设备的损坏,现场需要配备一个1~2m3的储气罐,首先用1寸镀锌管将压力大于6Kg的氮气引入储气罐,再将储气罐的出气口和现场控制箱的进气口用6分镀锌管相连接,该路氮气在控制箱内分成两路分别加装G1/2球阀后接到摄象机探头和预埋件的进气口上。 (6)、冷却水管道的铺设:预埋件是采取水冷却方式,故需要为其提供一路冷却水的进水管道和回水管道,均用6分镀锌管,在进水管道上需加装球阀 (7)、调试准备:在设备通气之前,应先将管路内的污物全部排净后才能将压缩气管路接到设备里。 (8)、特别提醒:在系统没有可靠通气和通水之前不得将镜头伸入炉内。 |
