AB-GLTV-2高炉炉缸风口成像系统

1、设备简介
高炉风口的工作状况对高炉的冶炼过程起着极其重要的作用。目前在高炉冶炼过程中，对风口的监视是采用人工巡检并配合风口喷煤设备的自动检测方式完成的，这种方式存在明显缺陷，不仅增加了工人的劳动强度和安全隐患，而且喷煤设备的自动检测也只是对喷煤管的工作状态进行检测，并不是对风口的工作状态的直接监视。同时由于没有合适的记录设备，不能将正常生产情况或风口等事故情况实时记录下来，也就没办法作为资料来将这样的经验进行交流或事故分析。
但随着高炉大型化，值班室与风口平台的距离也较远，传统的人工目视观察风口方法已经不能满足现代高炉生产的需要,高炉操作者迫切希望有一种新技术、新设备来替代以往繁重的体力劳动，并能实时在线连续监测高炉风口的工作情况。常州安邦信息技术有限公司适时开发的AB-GLTV-2高炉风口工业电视设备采用特殊的摄像机及镜头直接摄取风口的实时图像送到高炉操作室的硬盘录像机上分割显示，在控制室内就能对高炉风口的工况进行实时监视，可以观察煤粉的喷射方向与角度及其燃烧情况与火焰亮度；观察喷煤管的工作状况，观察风口的烧损状况，能及时发现喷煤枪堵塞、下部塌料等异常现象，还可通过观察焦碳的运动情况、下料情况，了解风口回旋区的活跃程度，使高炉操作者能更方便、更及时地获取并记录炉内信息，从而对喷煤及高炉内部情况进行有效的分析和预测，使风口异常在萌芽状态就得到有效的处理，减少高炉由于风口和喷煤故障造成非正常减风和休风，进而提高高炉产量，增强高炉的安全系数。本系统具有图像清晰、性能稳定、安装方便、维护简便的特点。

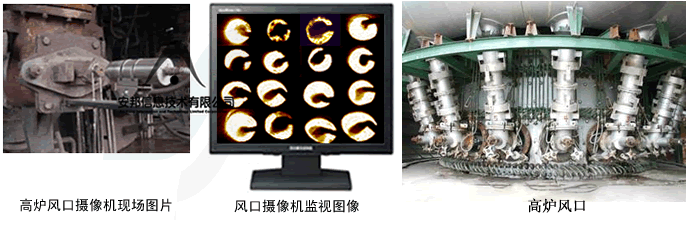

本设备在高炉的各个风口观察孔安装一台微型摄像系统，将高炉炉内每个风口处的工况图像实时传输到控制室并记录下来。设备系统具体功能如下：
1） 在控制室室内实时对高炉风口的工况进行监视；观察喷煤的方向和角度；观察喷煤管的工作状况及风口的烧损状况等。
2） 对风口工作状态进行实时图像记录，记录设备在运行过程中的变化，为以后可能发生的风口事故分析提供可靠的依据。
2、基本参数
(1)、使用范围：高炉炉缸风口监控
(2)、环境温度＜100℃
(3)、供气要求：洁净氮气：入口管径4″、 压力0.4、流量0.2m3／min、入口温度≤35℃
(4)、供电要求：220VAC50Hz,功耗<50W
(5)、镜头参数直型高温针孔镜头,前端进光孔直径φ1.6mm,视场角(对角线)100°
(6)、图像参数彩色摄像机1/3 CCD, 分辨率:480线, 信噪比:≥42dB
(7)、自保护设备具有超温时自动切断电源,温度再次正常时恢复供电
3、外形尺寸
340(L)×φ140mm
4、简要安装步骤
(1)、风口探头安装在风口小镜后端，外型小巧便于维护和拆装互换；
(2)、通常每个风口需要安装一套本设备。将现场全部摄像信号都引到监控中心的硬盘录像机上，可以同时监视各个风口的工作情况。
