AB-LGTV-1内窥式炼钢炉用高温工业电视监控系统

1、产品简介：
AB-LGTV-1内窥式炼钢炉用高温工业电视监控系统专门针对炼钢高温炉内部监控而设计生产的特种闭路电视设备,安装时，直接将内窥镜通过炉顶（或炉壁）上的开孔,插入炼钢炉膛内，实时监视炼钢炉膛内的工作状况。在监控中心配置硬盘录像系统，用以显示并记录炉膛内的工作情况。 该设备需要使用压缩空气对内窥镜进行冷却保护。根据对气流分布的合理分析,在内窥镜前端加装了压缩空气发散涡流装置,使得压缩空气在此形成了旋转风帘,大大增加了风帘的强度和吹扫面积,有效的抑制了炉内灰尘、油腻与内窥镜的接触,起到了很好的防尘防腐效果，在确保压缩空气的压力与流量正常时内窥镜可以在免维护情况下长期连续稳定的运行。
2、基本参数：

序号	产品型号	AB-LGTV-1内窥式炼钢炉用高温工业电视监控系统技术参数

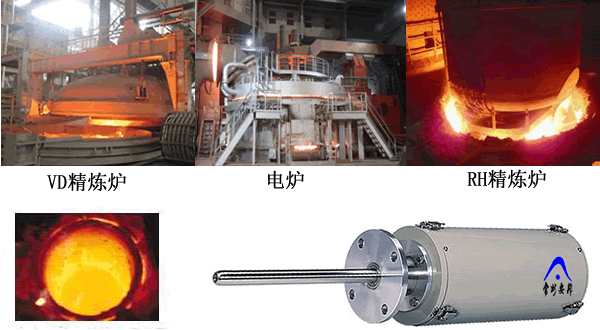

1	应用炉型	炼钢厂RH炉\VD炉\VOD炉	实时监控炉内钢水、炉衬脱落情况
		其它相关高温工业窑炉	实时监视其它直接燃烧燃料的炉型的炉膛情况
2	炉墙厚度要求	各种炼钢炉
3	环境温度要求	炉内温度	≦2000℃
		现场控制箱	≦50℃
4	报警功能输出		1、压缩空气欠压 2、内窥镜温度超温 二者之一故障时都将发出声光报警，提示现场维护人员及时到现场在内窥镜还没有损坏前排除相关故障或投入运行备用冷却系统。
5	氮气供气要求	气源要求	洁净氮气
		入口管径	4”管
		入口压力	0.3～0.7MPa
		入口温度	≦35℃
		流量	0.2～0.5M³/min
7	供电要求		AC220V±10%，50Hz，50W
8	镜头参数	视场角	视场角(对角线)17～60°可调，向前直视
		长度	100mm
		前端针孔	前端进光针孔直径φ1.0mm，蓝宝石保护
9	图像参数	CCD	1/3” 彩色CCD
		分辨率	480线
		信噪比	≥42dB
		最低照度	2Lux
10	外形参数	外形尺寸	内窥镜装置：Φ100×1000mm
			现场控制箱：600(L)×500(W)×1300(H)mm
		重量	内窥镜装置：约20Kg
11	其它配置或要求	系统中电缆配置	视频电缆SYV-75-5	根据实际情况，高温区域需要选用高温电缆的请在订货时说明
			电源电缆RVV3×12
			控制电缆RVV5×12
		安装距离	现场控制箱与内窥镜间距离2米	可以延长，请订货时说明
			监控中心与现场控制箱间距100米
		涡旋制冷管	根据现场压缩空气实际温度情况，若入口温度不能满足低于35℃的要求时，需增加该涡旋制冷管，请订货时说明
		安装须知	请直接致电0519-85123875与本公司技术部洽谈

三、主要技术特点
1、耐高温针孔镜头设计,视场范围18°～60°可调
2、螺旋风帘幕设计,镜头不积灰,长期免维护;
3、整体不锈钢材料,耐腐蚀性强;
