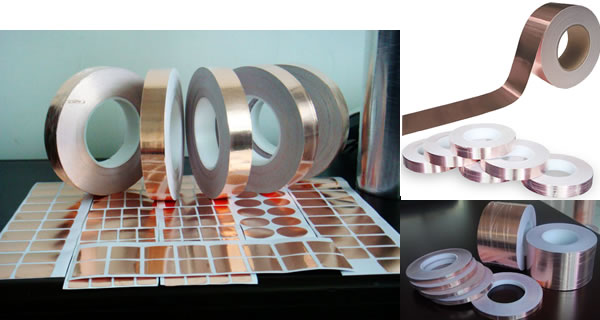

铜箔具有低表面氧气特性,可以附着与各种不同材料上,如金属,绝缘材料等,拥有较宽的温度使用范围。以高纯度的铜箔为基材再覆以环保型的导电胶或者不导电胶而成的铜箔胶带，产品导电性能佳，屏蔽效能高，超薄柔软，主要应用于电磁屏蔽及抗静电，能消除电磁(EMI)干扰，隔离电磁波对人体的伤害，避免不需要的电压或电流的影响，接地后之静电泄放有良好的效果。可根据客户要求整卷切卷和冲切成各种规格形状以方便作业使用。

      铜箔胶带分为单面覆胶和双面覆胶。单面覆胶的铜箔胶带又分为单导铜箔胶带和双导铜箔胶带，单导铜箔胶带即指覆胶面不导电，只有另外一面铜导电，故称单导即单面导电；双导铜箔胶带是指覆胶面导电，而且另一面铜本身也导电，故称双导即双面导电。还有双面覆胶的铜箔胶带用来和其他材料加工成比较昂贵的复合材料，双面覆胶的铜箔其胶面也分导电和不导电两种，客户可以根据自己对导电的需求来选择。

      目前市场上最常用到的铜箔胶带的一般检验性能如下：

基材材质：Cu 99.98%

基材厚度：常用12μm、18μm、35μm，50μm、70μm

胶粘厚度：35μm～40μm

胶体成分：普通压敏胶（不导电）和导电压克力压敏胶

剥离力：1.0～1.5Kg/25mm（180度反向剥离力测试）

耐温性 －10℃～120℃

张力强度 4.5～4.8Kg/mm

伸长率 7%～10%（min）

备注：测试条件为常温25℃，相对湿度65℃以下采用美国ASTMD-1000（电子电气用压敏胶带的标准测试）所检测之结果。

      铜箔胶带货物保存时，请保持室内干燥通风，国产铜一般保存时间为6个月，进口国则可以保存更久不易氧化。

其结构如下图所示：

铜箔胶带是一种金属胶带，主要应用于需要电磁屏蔽的场合，电磁屏蔽分电信号屏蔽和磁信号屏蔽两种：电信号屏蔽主要是依赖于铜本身优异的导电性能，而磁屏蔽则需要铜箔胶带的胶面导电物质“镍”来达到磁屏蔽的作用。铜箔胶带还具有保温，隔热，防水，粘力佳，耐寒性好，易撕等优良特性。

铜箔胶带被广泛应用于各类变压器、手机、电脑、PDA、PDP、LCD显示器、笔记本电脑、复印机等各种电子产品内需电磁屏蔽的地方；也应用在中央空调管线，抽烟机，冰箱，热水器等的管线接缝使用，还用于精密电子产品、电脑设备、电线、电缆等地方；在高频传输时，可以隔离电磁波干扰；耐高温从而防止自燃。而基于铜箔胶带优异的导电性能，其在静电地板、远红外发热地板的制造中也得到越来越广泛的应用。

铜箔胶带应用的行业有：电子电器制造，通讯器材制造，电视电脑手机制造业，建筑装修装饰，变压器制造，自动化设备，电机电气化产品制造，导航仪，飞机，军事设备等

1、制程工艺不同：电解铜箔是通过电镀工艺完成，而压延铜铜箔是通过铜锭的压延方式生产。

电解铜是利用电流将硫酸铜溶液中的铜离子析出而成，再经抗氧化及粗化处理等过程完成。压延铜则是用铜锭碾压而成，再经锻火、抗氧化、粗化处理等过程。相对电解铜，压延铜生产比较困难，压延铜延展性较好(可达30％以上，而电解铜最好的SHTE型也只有15％－20％),主要应用在FPC、笔记本电脑、平板电脑、打印机等需要屏蔽的地方。

2、性能不一样,电解铜导电性好一些,压延铜绕曲性要好一些，一般有弯折要求的产品就用压延铜，压延铜单价比电解铜要贵。

3、电解铜分子比较疏松,易断;压延铜分子紧密,柔性好,越薄柔性越好;含磷压延铜分子细腻,电解铜表观光亮,但柔性比纯压延铜差。

目前市面上的导电铜箔种类繁多，很多客户难以选择，在防静电地坪施工中导电铜箔作为重要的静电传导载体，其质量优劣关系到最终整个防静电地坪工程的成功与否，因此，特别需要加以重视。依据在导电、防静电领域积累的丰富经验，我们建议客户注重以下几点：

1、导电铜箔厚度不宜过厚，否则容易形成凹凸面，不利于面漆的涂布；

2、铜箔的材质有区别，应选择易弯曲有一定延展性的导电铜箔，这样在地坪上的贴合度比较高；

3、导电铜箔的粘结力很重要，市面上有的产品粘结强度不够，贴到地坪上容易翘起来，不利于后续施工的进行；

4、常规的导电铜箔其宽度在10mm，太宽或太窄都不利于施工。

答案是否定的。铜箔胶带屏蔽效果和厚度没有直接的关系，而是与屏蔽材料本身的构造有关。电磁屏蔽是电磁兼容技术的主要措施之一。即用金属屏蔽材料将电磁干扰源封闭起来，使其外部电磁场强度低于允许值的一种措施；或用金属屏蔽材料将电磁敏感电路封闭起来，使其内部电磁场强度低于允许值的一种措施
