一、原理
AB-DWT导位投影检测装置广泛应用于冶金行业，主要用于高速线材生产线导位的调整、投影装置将导位滚轮影像投射到基准模板上，通过调整导位滚轮，使导位滚轮投影与基准模板上线条重合，从而起到正确调整导位的作用。

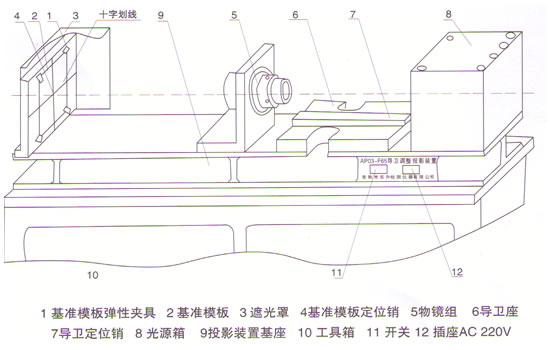

光学原理：
二、规格型号与订货须知

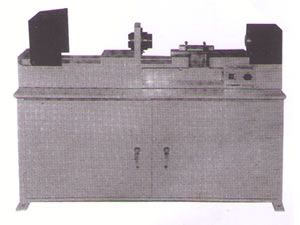

AB-DWT导位投影检测仪有三种型号规格，分别为卧式AB-DWT01、台式AB-DWT02和便携式AB-DWT03，适合不同的工作场合。
规格型号释义：AB-DWTx-y-z
AB → 公司代号
DWT → 导位投影仪
x →01（卧式）、02（台式）、03（便携式）
y → F精轧、P预精轧(适用于AB-DWT01或AB-DWT03型)；J键槽形式、D底板形式、Y燕尾形式(适用于AB-DWT02)
z →中心高，可由用户所用导位情况选择。
注意事项：
1、导位投影调整仪应安置在阳光不能直接照射到基准模板上的地方
2、本设备为精密仪器，在运输和搬运过程中必须轻拿轻放
3、清洁物镜表面时，应用软布酒精擦拭，且本仪器最好有专人负责维护保养
4、在使用时严禁硬物等敲击本仪器
5、导位仪调试完毕后再导位座表面应加防锈油
6、装置不使用时应及时关闭电源，以延长灯泡及冷却风机的寿命
7、定期使用校正架（出厂时已备有）校正中心高及倍率。 |
