一、概述：
AB-CMD冷金属检测器主要用于冶金工业系统中，对非透明物体运动位置的到位检测。该检测器抗干扰能力强、作用距离远，可在高温、潮湿的恶劣环境中使用。
二、工作原理：

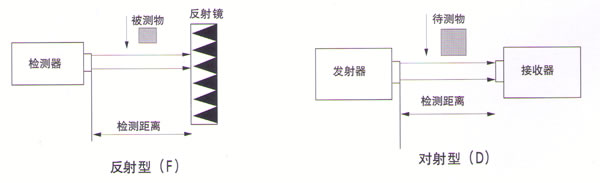

AB-CMD冷金属检测器采用不可见红外光半导体发光器作为光源，经调制后发出一束平行光，经光敏管接收放大后，输出一开关量信号。AB-CMD冷金属检测器分为反射型和对射型两种。

三、技术特性：
1、规格型号与订货须知
规格型号释义：AB-CMD-xy-z
AB → 公司代号
CMD→ 冷金属检测器（Cooler Metal Detector)
x → 工作电压选择，有1、2、3、4共四种电压可选，具体见下表
y → 输出方式选择，有C、D、Z三种输出方式可供选择，一个检测器可任选1~2个输出方式
z → 对射型（F)，反射型（D)，若无则默认为放型。

功能	工作电源				输出方式			检测方式
参数	交流		直流		触点	电平24V		对射型	反射型
	AC110V	AC220V	DC12V	DC24V	常开、常闭	高	低
代号	1	2	3	4	Z	C	D	F	D

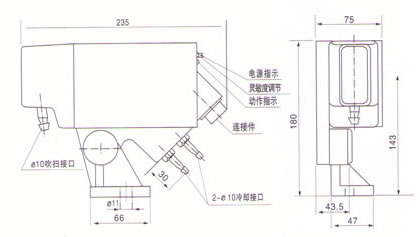

四、外形图及主要技术指标

外型结构		长方形，材料：铝，带水冷，吹扫
工作电源		DC24V、DC12V\AC110V、AC220V可选
工作温度		-25℃~+75℃，加水冷时-25℃~+110℃
检测形式		反射型	对射型
检测距离		6m	15m
功耗		＜5W
指示灯		绿色LED（电源指示），红色LED(动作指示)
输出形式	接点	触电容量：AC220V/10A
	电平	有钢高电平（C）,有钢低电平（D），负载电流≤100mA
冷却水冷却风压力		3Kg
抗光干扰		＞10000Lux
响应时间		电平＜2ms，触点＜20ms
自我保护		直流输入极性保护
调整角度		水平360°，垂直±45°
防护等级		IP65
